引言：曲軸連桿是發動機的主要運動結構，那么曲軸連桿功用有哪些呢?曲軸連桿的組成有哪些呢?曲柄連桿的作用是什么呢?下面就由我們來給大家介紹一下相關的內容，希望能幫到大家。

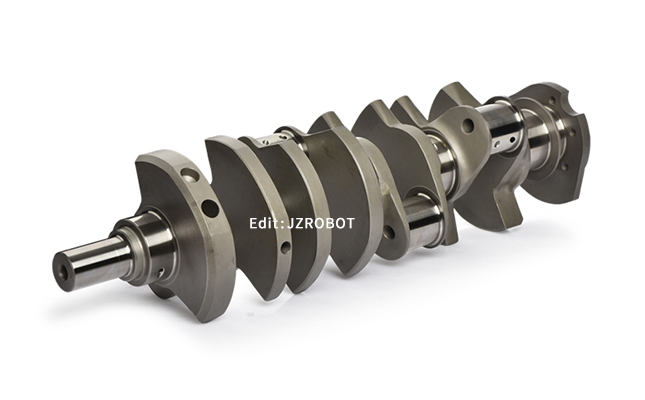

曲柄連桿機構(crank train)發動機的主要運動機構。其功用是將活塞的往復運動轉變?yōu)榍S的旋轉運動，同時將作用于活塞上的力轉變?yōu)榍S對外輸出的轉矩，以驅動汽車車輪轉動。曲柄連桿機構由活塞組、連桿組和曲軸、飛輪組等零部件組成。另外，可以通過曲軸生產廠家，了解生產制造曲軸的工藝過程。

功用

曲柄連桿機構的作用是提供燃燒場所，把燃料燃燒后產生的氣體作用在活塞頂上的膨脹壓力轉變?yōu)榍S旋轉的轉矩，不斷輸出動力。

(1)將氣體的壓力變?yōu)榍S的轉矩；

(2)將活塞的往復運動變?yōu)榍S的旋轉運動；

(3) 把燃燒作用在活塞頂上的力轉變?yōu)榍S的轉矩，以向工作機械輸出機械能。

組成

曲柄連桿機構由機體組、活塞連桿組、曲軸飛輪組三部分組成。

(1)機體組：氣缸體、氣缸墊、氣缸蓋、曲軸箱、汽缸套及油底殼；

(2)活塞連桿組：活塞、活塞環、活塞銷、連桿；

(3)曲軸飛輪組：曲軸、飛輪、扭轉減振器、平衡軸。

曲柄連桿的作用

曲柄連桿機構的作用是提供燃燒場所，把燃料燃燒后產生的氣體作用在活塞頂上的膨脹壓力轉變?yōu)榍S旋轉的轉矩，不斷輸出動力。

1)將氣體的壓力變?yōu)榍S的轉矩；

2)將活塞的往復運動變?yōu)榍S的旋轉運動；

3) 把燃燒作用在活塞頂上的力轉變?yōu)榍S的轉矩，以向工作機械輸出機械能。

曲柄連桿機構的工作原理

在做功行程活塞承受燃燒氣體產生的膨脹壓力，通過連桿使活塞的直線運動變?yōu)榍S的旋轉運動，向外輸出動力。依靠曲軸和飛輪的旋轉慣性，經連桿帶動活塞上下運動，完成排氣、進氣、壓縮等輔助行程，為下一做功行程做好準備。

曲軸連桿的加工

我們?cè)谥狼S連桿的功能作用及原理之后，可曾想過曲軸連桿是怎么來的，它是通過怎樣的加工工序生產出來的呢?簡單來說，曲軸是通過鍛造技術鍛造出來的，其過程應用到包括熱模鍛壓力機、電液錘，精密剪切下料、輥鍛(楔橫軋)制坯、中頻感應加熱、精整液壓機精壓等先進工藝，同時配有機械手、輸送帶、帶回轉臺的換模裝置等輔機。

曲軸粗加工則廣泛采用數控車床、數控內銑床、數控車?yán)驳认冗M(jìn)設備對主軸頸、連桿軸頸進行數控車削、內銑削、車-拉削加工，以有效減少曲軸加工的變形量。

以上就是我們給大家介紹的曲軸連桿的內容，看完都知道它的工作原理有哪些了吧，關注本站持續為你更新資料。
