引言：磨床相對于車床來說范圍要小很多，磨床能加工的工件局限性也要高于車床。然而，磨床的類型卻有很多，僅次于車床的類別。接下來就讓我們好好地普及一下其中關于無心磨床的相關知識。

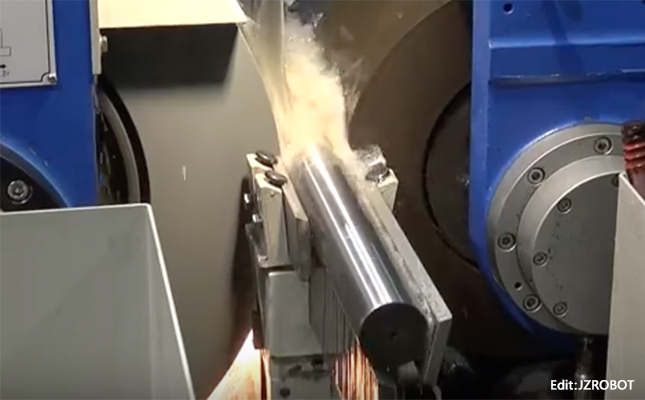

無心磨床，是不需要采用工件的軸心定位而進行磨削的一類磨床，主要由磨削砂輪、調整輪和工件支架三個機構構成，其中磨削砂輪實際擔任磨削的工作，調整輪控制工件的旋轉，并控制工件的進刀速度，至于工件支架乃在磨削時支撐工件，這三種機件可有數種配合的方法，但停止研磨除外，原理上都相同。

無心磨床磨削方法

無心磨床主要有三種磨削方法：通過式、切入式和切入一通過式、通過式無心磨削。通常圓柱體零件、環形零件適用于無心通磨磨削，適合于大批量生產；錐度不大于1∶20的圓錐體零件和成型回轉體零件適用于無心切入磨削。切入一通過式無心磨削是這兩者的復合。

此外，還有切線進給式磨削和使帶臺階的工件在軸向進、退的端面進給式磨削。無心外圓磨床生產率較高。多用于大量生產，易于實現自動化。

無心磨床結構特點

1、連續加工，無需退刀，裝夾工件等復制時間短，生產率高。

2、托架和導輪定位機構比普通外圓磨床頂尖、中心架機構支承剛性好，切削量可以較大，并有利于細長軸類工件的加工，易于實現高速磨削和強力磨削。

3、無心外圓磨床工件靠外圓在定位機構上定位，磨削量是工件直徑上的余量，故砂輪的磨損、進給機構的補償和切入機構的重復定位精度誤差對零件直徑尺寸精度的影響。只有普通外圓磨床的一半，不需打中心孔，且易于實現上、下料自動化。

4、寬砂輪無心磨床通過式機構、可采用加大每次的加工余量，在切入磨時可對復雜型面依次形磨削或多砂輪磨削，生產率高，適用范圍廣。

5、無心外圓磨床無保證磨削表面與非磨削表面的相對位置精度(同軸度，垂直度等)的機構，磨削周向斷續的外表面時圓度較差。

6、磨削表面易產生奇數次棱圓度，如較大時往往會造成測量尺寸小于最大實體尺寸的錯覺，而影響裝配質量和工作性能。

7、機床調整較復雜、費時，每更換不同直徑的工件就需沖調整托架高度，與距離及有關的工藝參數。故調整技術難度較大，不適宜小批及單件生產。

好啦，關于無心磨床的文章內容，我們今天就給大家伙總結到這里了，你們要是還想了解更多的相關內容，務必要繼續關注我們。
