引言：你們了解過臥式加工中心嗎？該設備主要用于航空、汽車和模具等行業的零件加工，需要注意的是主軸在空間處于水平狀態的才能稱為臥式加工中心。感興趣的話就隨我們一起來了解下吧。

數控加工中心的主軸在空間處于水平狀態的稱為臥式加工中心。臥式加工中心的主軸軸線與工作臺臺面平行，它的工作臺大多為由伺服電動機控制的數控回轉臺，在工件一次裝夾中，通過工作臺旋轉可實現多個加工面的加工，適用于箱體類工件加工。

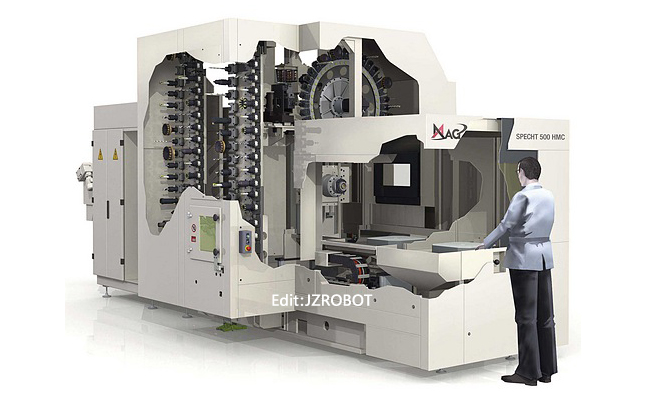

臥式加工中心

臥式加工中心主要適用于航空、航天、汽車、軍工、能源、信息、模具等行業的零件加工。便于加工復雜的箱體類零件。其性能指標和精度指標完全符合國家標準。產品經模塊化設計，可以按市場需求進行產品系列化和客戶化制造，其良好的性能價格比是國內外客戶的最佳選擇。

整機結構：機床采用動立柱移動式的結構。基礎大件均采用優質樹脂砂造型、高強度鑄鐵材料鑄造而成，使機床得到高剛性和穩定的精度。主要鑄件均經過有限元分析，筋格布置合理，充分滿足機床高扭矩切削的需要。

主軸：機床選用電主軸，高轉速、高精度、噪音低，充分滿足鏜銑及鉆孔加工要求。標配水冷卻機對主軸降溫，提高軸承使用壽命，降低主軸熱變形對加工精度造成影響。

導軌：床身導軌(Z軸)，立柱導軌(X軸)和主軸箱(Y)導軌采用進口重載滾珠直線導軌，摩擦力小、承載能力強、高速振動小、低速無爬行、定位精度高。立柱導軌采用前低后高的組合布置，加大導軌跨距，提高承載能力

驅動：X、Y、Z三個進給軸均采用FANUC-B進給電機驅動，穩定性好，運行可靠。X軸、Y軸和Z軸采用大導程滾珠絲杠驅動結構。

系統：配置高性能FANUC 0i-MF(5包)數控系統，保證了機床控制的穩定性，也保證了用戶要求的數控加工功能和輔助功能。

可選配置：FANUC 0i-MF(1包)，西門子828D數控系統。

工作條件：

(1)三相交流電源：380V 10%；50Hz 1Hz。

(2)保持一個恒定的環境溫度，對進行精密加工是一個必不可少的因素。

1)可用環境溫度要求10℃～40℃，當環境溫度為20℃時，濕度應為40～75%。

2)為把機床的靜態精度保持在規定的范圍內，最佳環境溫度要求17℃～25℃，并在24小時內，環境溫度變化小于2℃，從地面到機床高度之間環境溫度的變化保持在1℃之內。

(3)遠離光源、振源和熱源，遠離高頻發電動機、放電動機、電焊機等，避免電器干擾使機床NC系統發生故障。

(4)如果使用地區電壓不穩定，機床應配備穩壓電源。

(5)機床應有可靠的接地：接地導線為銅質導線，線徑不應小于10mm2，接地電阻小于4歐姆。

(6)為保證設備的正常工作性能，氣源壓縮空氣的如果達不到氣源要求，應在機床

進氣前增加一套氣源凈化裝置。

以上就是關于臥式加工中心的相關介紹,該產品的可用環境溫度在10到40攝氏度之間，這樣才能讓機床的靜態精度保持準確。還想了解更多資訊就多關注我們網站吧。
