引言：車床卡盤是機床上用來夾緊工件的裝置，那么大家知道車床卡盤有哪些分類嗎？車床卡盤需要怎么保養呢？下面我們給大家介紹一下相關的內容，希望能幫到大家。

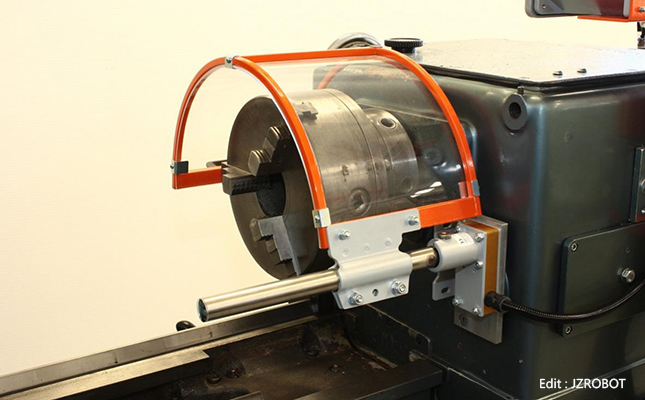

卡盤是機床上用來夾緊工件的機械裝置。利用均布在卡盤體上的活動卡爪的徑向移動，把工件夾緊和定位的機床附件。卡盤一般由卡盤體、活動卡爪和卡爪驅動機構 3部分組成。

卡盤體直徑最小為65毫米，最大可達1500毫米，中央有通孔，以便通過工件或棒料；背部有圓柱形或短錐形結構，直接或通過法蘭盤與機床主軸端部相聯接。卡盤通常安裝在車床、外圓磨床和內圓磨床上使用，也可與各種分度裝置配合，用于銑床和鉆床上。

分類

從卡盤爪數上可以分為：兩爪卡盤，三爪卡盤，四爪卡盤，六爪卡盤和特殊卡盤。從使用動力上可以分為：手動卡盤，氣動卡盤，液壓卡盤，電動卡盤和機械卡盤。從結構上可以分為：中空卡盤和中實卡盤。

保養方法

1、為了常保車床卡盤常時間使用后，仍然有良好精度，潤滑工作很重要。不正確或不合適潤滑將導致一些問題，例如低壓時不正常功能，夾持力減弱，夾持精度不良，不正常磨損及卡住，所以必須正確潤滑卡盤。

2、每天至少打一次二硫化鉬油脂(顏色為黑色)，將油脂打入卡盤油嘴內直到油脂溢出夾爪面或卡盤內孔處(內孔保護套與連結螺帽處)，但如果卡盤高旋轉或大量水性切削油于加工使用時，需要更多潤滑，須依照不同情況來決定。

3、作業終了時務必以風槍或類似工具來清潔卡盤本體及滑道面。

4、至少每6個月拆下卡盤分解清洗，保持夾爪滑動面干凈并給予潤滑，使卡盤壽命增長。但如果切削鑄鐵每2個月至少一次或多次來澈底清潔，檢查各部零件有無破裂及磨損之情形，嚴重者立刻更換新品。檢查完畢后，要充份給油，才能組立。

5、針對不同工件，必須使用不同夾持方式或選擇制作特殊夾具。三爪卡盤只泛用型一種挾治具，勉強使用它去夾不規則或奇怪工件，會造成卡盤損壞!若卡盤壓力不正常，會使卡盤處于高壓力下，或機臺關機后卡盤還將工件夾住，這都會降低卡盤壽命!所以當你發現卡盤間隙過大時，必須立即更換新卡盤。

6、使用具有防銹效果切削油，可以預防卡盤內部生銹，因?yàn)榭ūP(pán)生銹會降低夾持力，而無法將工件夾緊。

修復方法

卡盤由于長時間的使用，卡爪內日磨損，往往呈喇叭形，且定心不好，影響工件的裝卡和加工精度。為此，采用了研磨方法，對三爪卡盤卡爪的內口進行修復。這種方法簡單、經濟，使用效果好。

研磨時，先選擇直徑小于卡盤體內孔的砂輪，其磨料為白剛玉，粒度為46#～60#，安裝在帶有莫氏錐柄的磨桿上，以便于安裝在車床尾座上。然后將卡盤爪移至與砂輪接觸，開動車床，使卡盤以大于960r/min的速度旋轉，再驅動尾座手輪，使砂輪前后移動。往復研磨幾次后，把卡爪適當收緊，這樣反復研磨幾次，視爪面都研磨好，即可。

上文就是我們給大家介紹的車床卡盤的內容，相關的內容也給大家介紹了很多，大家看完還有什么疑問嗎？歡迎來電咨詢我們。
